Mô tả chi tiết
STRX Titanium là nhà sản xuất và cung cấp hàng đầu các thanh titan, tấm, dây và ống titan Ti-6Al-4V cấp 5 tại Trung Quốc. Bằng cách sử dụng các quy trình và thiết bị sản xuất tiên tiến, chúng tôi đảm bảo chất lượng cao và độ ổn định của thanh titan Ti-6Al-4V Lớp 5. Chúng tôi cung cấp nhiều loại thanh titan Cấp 5 khác nhau, bao gồm các thanh tròn, vuông, lục giác và phẳng, có thể tùy chỉnh theo thông số kỹ thuật của khách hàng.
Thanh titan Ti-6Al-4V Lớp 5 là hợp kim titan alpha-beta hiệu suất cao, còn được gọi là thanh titan ASTM B348 Gr5 hoặc 6Al-4V. Bao gồm 6% nhôm và 4% vanadi, nó thể hiện các đặc tính đặc biệt như độ bền cao, mật độ thấp, khả năng chống ăn mòn và hiệu suất ở nhiệt độ khắc nghiệt. Độ bền kéo của nó đạt 895 MPa, cường độ năng suất 825 MPa, độ giãn dài 10% và giảm diện tích 25%.
Thành phần hóa học (WT%):
|
lớp 5 |
N |
C |
H |
Fe |
O |
Al |
V |
Ti |
|
0.05 |
0.08 |
0.015 |
0.40 |
0.20 |
5.5-6.75 |
3.5-4.5 |
Sự cân bằng |
Tính chất cơ học:
|
lớp 5 |
Độ bền kéo (phút) |
Sức mạnh năng suất (phút) |
Độ giãn dài (%) |
|
130 ksi (895 MPa) |
120 ksi (828 MPa) |
10 |
Các thông số hiệu suất chính theo ứng dụng:
|
Tài sản |
Cấp công nghiệp |
Lớp y tế |
Lớp in 3D |
|
Độ bền kéo |
Lớn hơn hoặc bằng 895 MPa |
980-1050 MPa |
Lớn hơn hoặc bằng 895 MPa |
|
Sức mạnh năng suất |
Lớn hơn hoặc bằng 825 MPa |
960-1000 MPa |
Lớn hơn hoặc bằng 825 MPa |
|
Độ giãn dài |
Lớn hơn hoặc bằng 10% |
Lớn hơn hoặc bằng 25% |
Lớn hơn hoặc bằng 10% |
|
Hàm lượng oxy |
Nhỏ hơn hoặc bằng 0,20% |
Nhỏ hơn hoặc bằng 0,13% |
Nhỏ hơn hoặc bằng 0,18% |
|
Tiêu chuẩn chính |
ASTM B348 |
ASTM F136 |
GB/T 16598 |

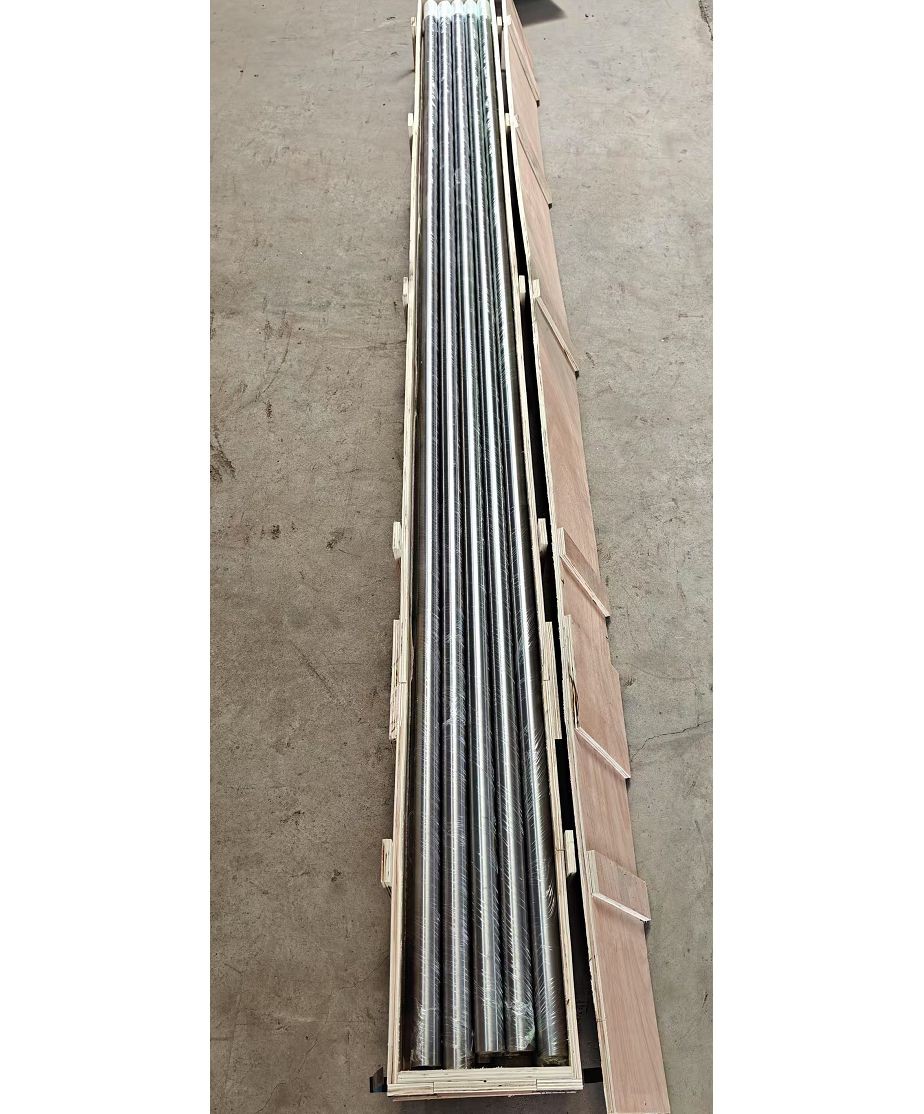

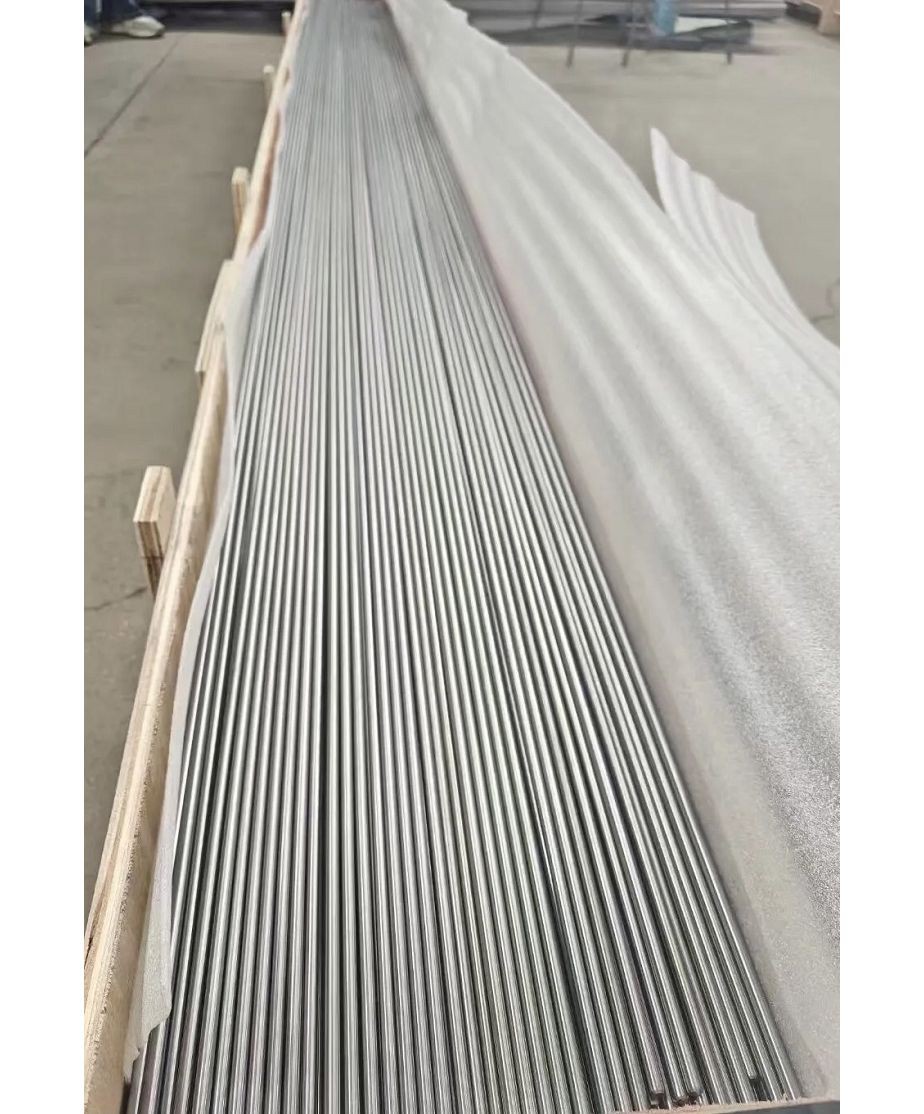

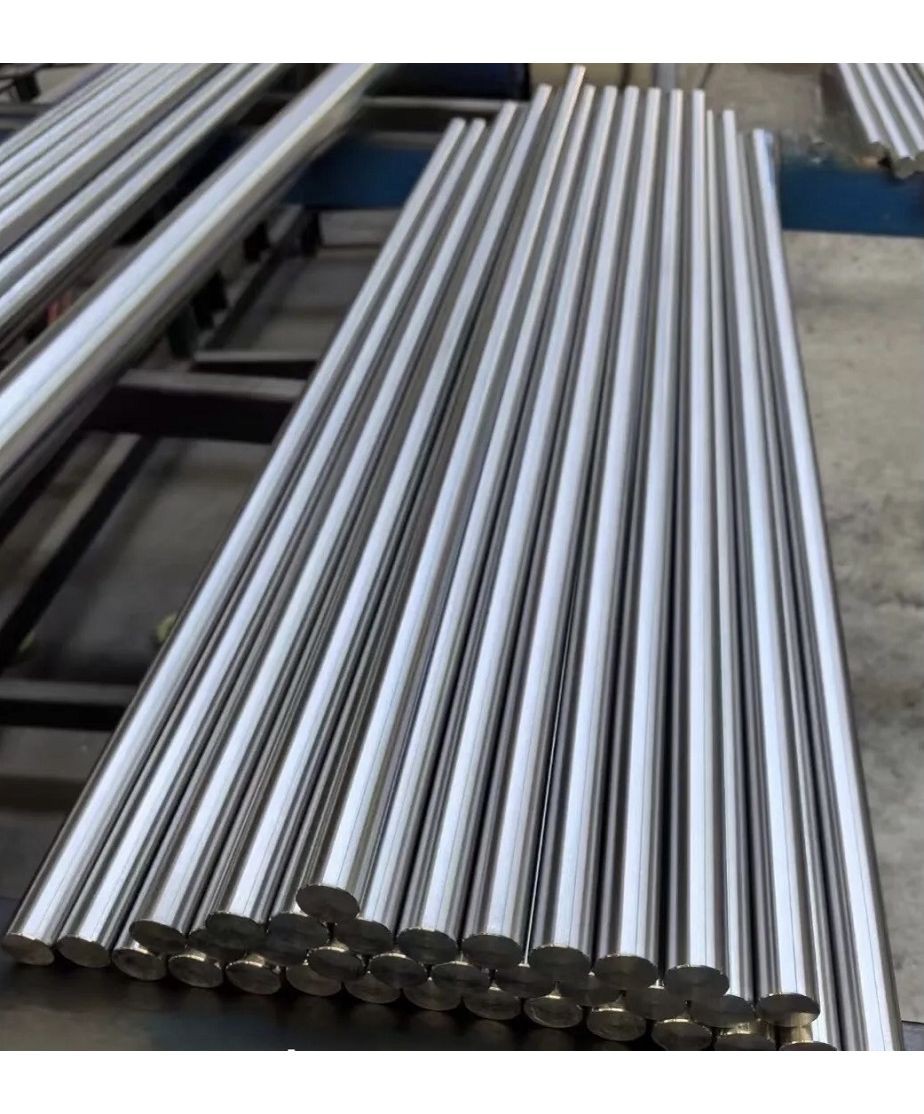

Quy trình sản xuất
Kiểm soát nguyên liệu thô:Cấp y tế sử dụng titan xốp loại 0 (tạp chất nhỏ hơn hoặc bằng 0,1%); cấp công nghiệp sử dụng Cấp 1.
Rèn:Được thực hiện trên -nhiệt độ truyền (955±15 độ ) bằng cách sử dụng máy ép thủy lực 2000-3500 tấn để phá vỡ các cấu trúc đúc sẵn.
Cán nóng:Được tiến hành ở vùng hai pha (850-900 độ ) bên dưới -transus, với khả năng kiểm soát giảm tốc độ truyền chính xác (30-50%).
Gia công chính xác:Kết hợp kéo nguội và mài vô tâm để đạt được dung sai h8/h9 (±0,03 mm) và độ hoàn thiện bề mặt Ra 0,4μm cho cấy ghép y tế.
Ủ: Differentiated by cross-section: ≤10mm (30min), 11-50mm (60min), >50mm (2 giờ).
Thanh titan Ti-6Al-4V Cấp 5 có khả năng gia công tốt nhưng yêu cầu kiểm soát thông số cẩn thận do dụng cụ bị mòn nhanh. Quá trình sản xuất sử dụng titan xốp làm nguyên liệu thô, được xử lý thông qua quá trình ép thủy lực bằng điện cực và nung lại hồ quang chân không (VAR) hai lần, sau đó là rèn chính xác, cán nóng, kéo nguội, gia công và thử nghiệm không phá hủy.
Ứng dụng
Thuộc về y học:Cấy ghép chỉnh hình (khớp, thiết bị cột sống, cấy ghép nha khoa).
Hàng không vũ trụ:Linh kiện động cơ, ốc vít, bộ phận kết cấu.
In 3D:Nguyên liệu bột titan hình cầu.
Liên hệ
Chúng tôi hoan nghênh các yêu cầu về thanh titan-Ti-6Al-4V cấp 5 chất lượng cao. Các sản phẩm của chúng tôi có tỷ lệ cường độ trên trọng lượng vượt trội, khả năng chống ăn mòn và hiệu suất ở mọi điều kiện nhiệt độ khắc nghiệt, khiến chúng trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi khắt khe. Chúng tôi cung cấp giá nhà máy cạnh tranh, dịch vụ đáng tin cậy và giao hàng kịp thời. Liên hệ với chúng tôi để thảo luận về yêu cầu của bạn.
E-mail: info@strx-titanium.com
Chú phổ biến: Thanh titan ti-6al-4v cấp 5, nhà sản xuất, nhà cung cấp, nhà máy sản xuất thanh titan ti-6al-4v cấp 5 của Trung Quốc
